O Quadro de Proteção Fast! reúne em um único equipamento os dispositivos de proteção elétrica para a instalação de carregadores de veículos elétricos (wallbox) em rede trifásica 380 V: proteção contra surtos (DPS), interruptor diferencial residual (DR) e disjuntor termomagnético. Protege o carregador e o veículo contra surtos, sobrecargas, curtos-circuitos e choques, em instalações comerciais, condomínios e residências com entrada trifásica.

Proteção completa em um único quadro

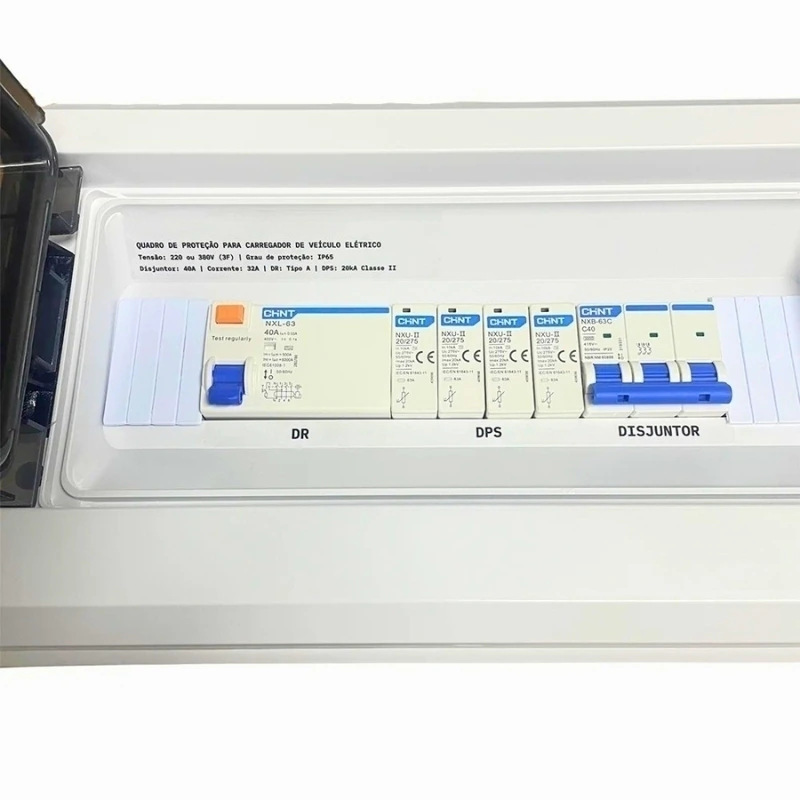

O quadro já integra DPS, DR e disjuntor dimensionados para o circuito do carregador, o que reduz o tempo de montagem, padroniza o ponto de recarga e aumenta a segurança da instalação.

Indicado para wallbox e carregadores trifásicos

Para carregadores wallbox em rede trifásica 380 V (3F + N + T), com potência de até 22 kW. Aplicação em condomínios, estacionamentos, empresas, estabelecimentos comerciais e residências com entrada trifásica.

Principais benefícios

• Protege o carregador e o veículo contra surtos elétricos.
• Evita danos elétricos e custos com manutenção.
• DPS, DR e disjuntor em um único quadro.
• Sinalização de estado para monitoramento simples.
• Grau de proteção IP65, adequado a instalação externa.

Para instaladores

• Quadro pronto para instalação, alimentação 3F + N + T.
• Reduz o tempo de montagem e padroniza o circuito dedicado.
• Disjuntor, DR e DPS já dimensionados e integrados.
• Sinalização local de estado: verde para operação normal, vermelho para substituição.

Conformidade técnica

Desenvolvido conforme as normas ABNT NBR IEC 61439-1 e ABNT NBR IEC 60670-1. Reúne os dispositivos de proteção para circuitos dedicados de recarga, em linha com os requisitos de instalação da ABNT NBR 17019.

Características Técnicas

• Marca: Fast! Carregadores Veiculares
• Modelo: a confirmar (código Fast!)
• Versão: sem tomada industrial
• Potência nominal: 22 kW
• Tensão de operação: 380/400 V CA
• Tipo de rede: trifásica 380 V (3F + N + T)
• Corrente máxima de operação: 32 A
• Frequência nominal: 50/60 Hz
• Proteção termomagnética: disjuntor DIN tripolar (3P), corrente nominal 40 A, capacidade de curto-circuito 6 kA, curva de disparo C
• Proteção diferencial residual: DR tipo A, tetrapolar (4P), corrente nominal 40 A, corrente residual 30 mA
• Proteção contra surtos (DPS): supressor com cartucho, corrente máxima de descarga 20 kA, tempo de resposta menor ou igual a 25 ns
• Sinalização de estado: indicador verde (operação normal) e vermelho (substituição)
• Grau de proteção: IP65
• Temperatura de operação: -25 °C a +40 °C
• Normas: ABNT NBR IEC 61439-1 e ABNT NBR IEC 60670-1
• Garantia: 12 meses

Garantia

12 meses.
